– STS 1657 – Máy kiểm tra phần tử pin kỹ thuật số 1657 của STS Instruments cung cấp điện áp thử nghiệm có thể điều chỉnh hoàn toàn với công suất đầu ra cực đại là 3000 volt, phù hợp với nhiều khoảng cách và loại dải phân cách. Chuyển đổi trạng thái rắn bền bỉ của đầu ra điện áp cao đảm bảo độ tin cậy cho các ứng dụng âm lượng lớn.
– Các chỉ số dễ đọc để đọc điện áp thử nghiệm ứng dụng và chỉ số chất lượng giúp thiết bị này rất thân thiện với người vận hành, yêu cầu đào tạo và thiết lập tối thiểu. Hoạt động là đạt/không đạt và không yêu cầu người vận hành giải thích kết quả. Điện áp thử nghiệm được áp dụng bằng cách sử dụng các đầu dò an toàn đi kèm. Khi xảy ra lỗi, điện áp cao sẽ tắt và cả cảnh báo bằng âm thanh và hình ảnh sẽ cảnh báo người vận hành về bất kỳ lỗi nào.
– Thiết bị kiểm tra chất lượng ắc quy STS 1657 sử dụng công nghệ kỹ thuật số hiện đại để đạt được mức độ chính xác và phát hiện lỗi mới so với máy kiểm tra phần tử pin tương tự thế hệ trước. Được trang bị màn hình màu đầy đủ dễ đọc và giao diện người dùng điều khiển bằng menu đơn giản, 1657 thể hiện một bước tiến đáng kể về tính dễ sử dụng.

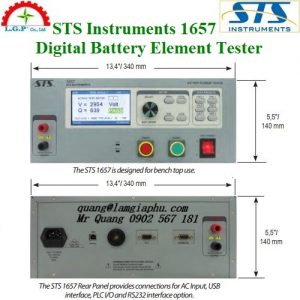

Hình: STS 1657 – Máy kiểm tra phần tử pin kỹ thuật số STS 1657
Model STS Instruments: 1657, 1657-PLC, 1657-PLC-232, 1657-PLC-485, 1657-PLC-RPC, 1656, 1656 Auto Line, 1657-PLC-TT, 1657-PLC-070, STS 1657, STS 1657-PLC, 1657-PLC-232, STS 1657-PLC-485, STS 1657-PLC-RPC, STS 1656, STS 1656 Auto Line, STS 1657-PLC-TT, STS 1657-PLC-070
Thông số ký thuật STS Instruments 1657:
OUTPUT VOLTAGE |
|
|
Range |
300 to 3000 Volts |
|
Resolution |
10 V |
|
Accuracy |
± 2.0% |
|
Shape |
Pulse |
|
Duration |
120 msec typ. |
|
Test interval |
Programmable from 30 msec to 5000 msec |
MEASUREMENTS (ALL DIGITAL) |
|
|
Voltage |
Range: 0 to 3000 Volts Peak |
|
Resolution: 1 Volt |
|
|
Accuracy: ± 2.0% F.S. |
|
|
Quality meter |
Range: 10 to 3750 |
|
Resolution: 1 |
|
|
Accuracy: ± 2.0% |
|
AC INPUT |
|
|
Oltage |
100V to 240V ± 10 % Universal Input, 47 – 63 Hz |
|
Current |
500 mA Max. |
|
Power factor |
0.98 Typical |
|
Fuse |
0.5A Slow Blow 250VAC. |
|
Fuse Dimension: 5 x 20 mm / 0.20” x 0.80” |
|
|
Line cord |
Detachable, IEC 60320, C13 Type (Line Cord Included) |
ENVIRONMENTAL |
|
|
Temperature (operating) |
0 to +40° C; +32 to +104° F |
|
Temperature (storage) |
-20 to +70° C; -2 to +158° F |
|
Humidity |
RH 5 to 95%, Non-Condensing |
|
Altitude |
2000 m / 6000 ft. |
|
Pollution deg. |
Cat II, Indoor Use |
FRONT PANEL CONTROLS AND INDICATORS |
|
|
Power |
Illuminated On/Off Rocker Power Switch Lit when unit is powered on |
|
Check |
Red Illuminated Check Button Verifies Tester Operation |
|
Reset |
Green Illuminated Reset Button |
|
Adjust / Enter Dial |
Allows for Easy Scrolling through on Screen Menu Fields and Adjustment of Parameters and Test Levels |
|
LCD display |
480 x 272 Pixel High Resolution Graphical Color LCD with white LED Backlit, 4.2” Diagonal Size |
|
Keys |
MENU: Displays Main Menu |
|
LOCAL: Returns Front Panel Control |
|
|
ESC: Backs up or Undo Last Entry |
|
|
LOCK: Locks out Front Panel Control |
|
|
VOLT1 to VOLT3: Selects Preset Test Level |
|
|
TRIP1 to TRIP3: Sets Preset Trip Level |
|
|
Terminals |
Range: 0 – 3000 V; Safety Rated: 6000V max. |
|
Test probes |
High Voltage Detachable Probes with Leads |
|
Safety Retractable Probe Tips |
|
|
Easily Replaceable after Wear |
|
REMOTE CONTROL |
|
|
USB (standard) |
USB: 2.0, Type B Connector, Rear Panel |
|
RS232 (option)1 |
DB9 Connector, Rear Panel |
|
RS485 (option)1 |
DB9 Connector, Rear Panel |
|
PLC I/O (option) |
Digital I/O, D-Sub 15 pin connector, Rear Panel |
PHYSICAL |
|
|
Form factor |
Bench Top Format, Steel Chassis |
|
Dimensions2 |
Width: 340 mm / 13.4” |
|
Height: 140 mm / 5.5” |
|
|
Depth: 336 mm / 13.2” |
|
|
Shipping: 470 x 275 x 497 mm |
|
|
Weight |
Net: 6.7Kg |
|
Shipping: 8.2Kg |
|
REGULATORY |
|
|
Approvals |
CE Mark LVD 2006/95/EC |
|
Safety: IEC 61010-1:2010, Ed 3.0 |
|
|
EMC: IEC 61326-1:2013, Ed. 2.0 |
|
Hình: Thiết bị kiểm tra chất lượng ắc quy STS 1657
– Tính năng chính STS 1657:
- Nâng cao chất lượng sản phẩm và sự hài lòng của khách hàng.
- Thời gian thử nghiệm ngắn để hỗ trợ thử nghiệm sản xuất khối lượng lớn.
- Giao diện người dùng đơn giản dễ vận hành và giảm chi phí đào tạo.
- Màn hình LCD màu lớn, dễ đọc với đèn nền LED màu trắng và cảnh báo bằng âm thanh cung cấp các chỉ báo Đạt/Không đạt rõ ràng.
- Giao diện máy tính từ xa để thu thập dữ liệu nhằm kiểm soát quy trình thống kê.
- Đầu dò an toàn có thể tháo rời đảm bảo an toàn cho người vận hành và dễ dàng thay thế khi cần thiết.
- Hình thức và độ vừa vặn tương thích với model STS 1652.
- Mẫu để bàn dài. (STS 1656 phiên bản có thể gắn trên giá).
STS Instruments 1657 – Thiết bị kiểm tra chất lượng ắc quy STS Instruments cung cấp một phương pháp độc đáo để phát hiện các khiếm khuyết cách điện ở cấp độ lắp ráp trong pin axit-chì, bao gồm cả các dải phân cách bị thiếu và bị hỏng. Việc phát hiện các lỗi như vậy trước khi nạp và sạc pin sẽ giảm thiểu việc thu hồi tốn kém.
– Những khiếm khuyết tiềm ẩn trong tấm phân cách của bạn rất khó phát hiện bằng các phương pháp thông thường. Khi sử dụng thử nghiệm hi-pot AC truyền thống để phát hiện những lỗi như vậy, sự gia nhiệt quá mức có thể xảy ra trong các ứng dụng tế bào ẩm dẫn đến có thể làm hỏng thiết bị được thử nghiệm.
– Thay vào đó, Thiết bị kiểm tra phần tử pin STS 1657 cho dây chuyền sản xuất pin, axit chì sử dụng xung điện áp cao thời gian ngắn độc đáo để tối đa hóa ứng suất lên vật liệu điện môi để phát hiện lỗi nhưng tạo ra năng lượng tối thiểu.
– Thiết bị kiểm tra chất lượng pin ắc quy STS Instruments 1657 tăng chất lượng và độ tin cậy của sản phẩm bằng cách kiểm tra nghiêm ngặt điện áp cao nội tuyến của các tấm phân tách thành phần pin trong quá trình sản xuất.
Hình: Máy kiểm tra chất lượng pin STS Instruments 1657
Dễ dàng vận hành bảng điều khiển phía trước
– Phụ kiện STS 1657 Digital Battery Element Tester (P/N):
- 102-050-919: Test Probe Assembly Kit
- 200025: Test Probe Assembly, Red
- 200026: Test Probe Assembly, Black
- 200386: Test Probe Assembly, Red
- 200387: Test Probe Assembly, Black
– Ứng dụng STS Instruments 1657 Digital Battery Element Tester:
- Pin khởi động, chiếu sáng và đánh lửa động cơ ô tô (SLI).
- Pin hệ thống dự phòng và lưu trữ năng lượng.
- Pin ứng dụng lực kéo.
- Hầu hết các loại pin có bộ phân tách công nghệ.
=> Máy kiểm tra phần tử pin kỹ thuật số STS 1652-PLC-232 đã ngưng sản xuất và hãng thay thế tương đương được cải tiến lên Thiết bị kiểm tra chất lượng ắc quy STS Instruments 1657-PLC-232
